Tubulão a Céu Aberto em São Paulo e Região
O tubulão a céu aberto é uma solução de fundação profunda de grande diâmetro, executada por escavação manual ou mecanizada diretamente no terreno, com concretagem in loco e possibilidade de base alargada. Essa configuração permite atingir altíssima capacidade de carga com menor quantidade de elementos de fundação, sendo uma escolha frequente em obras que exigem fundações pontuais robustas e tecnicamente controladas.
É amplamente utilizado em galpões industriais, edifícios comerciais, pontes, viadutos, silos e estruturas de infraestrutura. Quando o solo permite escavação estável e não há lençol freático elevado na profundidade de trabalho, o tubulão a céu aberto pode ser uma solução altamente eficiente e competitiva. Na Sólida Fundações, oferecemos soluções em tubulões a céu aberto por meio de parceiros executores qualificados e equipes técnicas especializadas, atuando na coordenação técnica e comercial da solução, com análise baseada em laudo de sondagem SPT, atendimento em todo o Brasil e serviços conduzidos dentro das normas técnicas, com emissão de ART.
O que é Tubulão a Céu Aberto?
O tubulão a céu aberto é um elemento de fundação profunda de grande diâmetro, normalmente entre 50 cm e 2,5 metros, escavado verticalmente no terreno de forma manual ou mecanizada, sem necessidade de revestimento definitivo quando o solo é coesivo e estável.
Sua principal característica é a possibilidade de executar uma base alargada no fundo da escavação. Esse alargamento em forma de sino aumenta significativamente a área de apoio sobre o solo resistente, elevando a capacidade de carga do elemento sem necessidade de ampliar o diâmetro do fuste.
O termo “a céu aberto” diferencia esse método do tubulão a ar comprimido, utilizado em solos instáveis ou com presença de água na base da escavação. No tubulão a céu aberto, a escavação é feita sem pressurização, o que simplifica o processo e reduz o custo de execução quando as condições geotécnicas são favoráveis.
Importante: a escavação manual dentro do furo exige rigoroso controle de segurança do trabalho, com atendimento às exigências da NR-33 para trabalho em espaço confinado. Esse ponto é decisivo na escolha de uma empresa séria para execução do método.
Quando o Tubulão a Céu Aberto é Indicado?
O tubulão a céu aberto é recomendado principalmente para:
- Obras de grande porte com cargas elevadas por ponto de apoio, como galpões industriais, edifícios comerciais, silos, torres e estruturas de grande massa.
- Terrenos com solo coesivo, como argilas firmes ou rígidas, que permitam escavação estável sem desmoronamento das paredes.
- Solos sem lençol freático elevado na profundidade de trabalho, ou com nível freático controlável.
- Projetos em que o dimensionamento estrutural privilegia poucos elementos de grande capacidade em vez de grupos de estacas menores.
- Obras de infraestrutura, como pontes, viadutos, passarelas e bases de equipamentos industriais pesados.
- Situações em que a inspeção visual direta da camada de apoio é exigida ou desejada pelo projeto.
Vantagens do Tubulão a Céu Aberto
- Altíssima capacidade de carga por elemento: a base alargada aumenta a área de apoio sobre o solo resistente, permitindo suportar cargas elevadas com menor quantidade de elementos.
- Inspeção visual direta da camada de apoio: o fundo da escavação pode ser verificado antes da concretagem, o que oferece um nível de controle que métodos totalmente mecanizados não entregam.
- Economia em projetos de grande porte: em determinadas obras, concentrar a carga em poucos tubulões pode ser mais eficiente do que executar grupos de estacas.
- Flexibilidade de dimensionamento: profundidade, diâmetro e base alargada podem ser ajustados conforme a carga de projeto e as condições do solo.
- Ausência de vibração: a escavação não gera impacto em estruturas vizinhas, o que pode ser vantajoso em determinados cenários.
- Método consolidado e normatizado: trata-se de uma solução tradicional na engenharia brasileira, com amplo histórico de uso técnico.

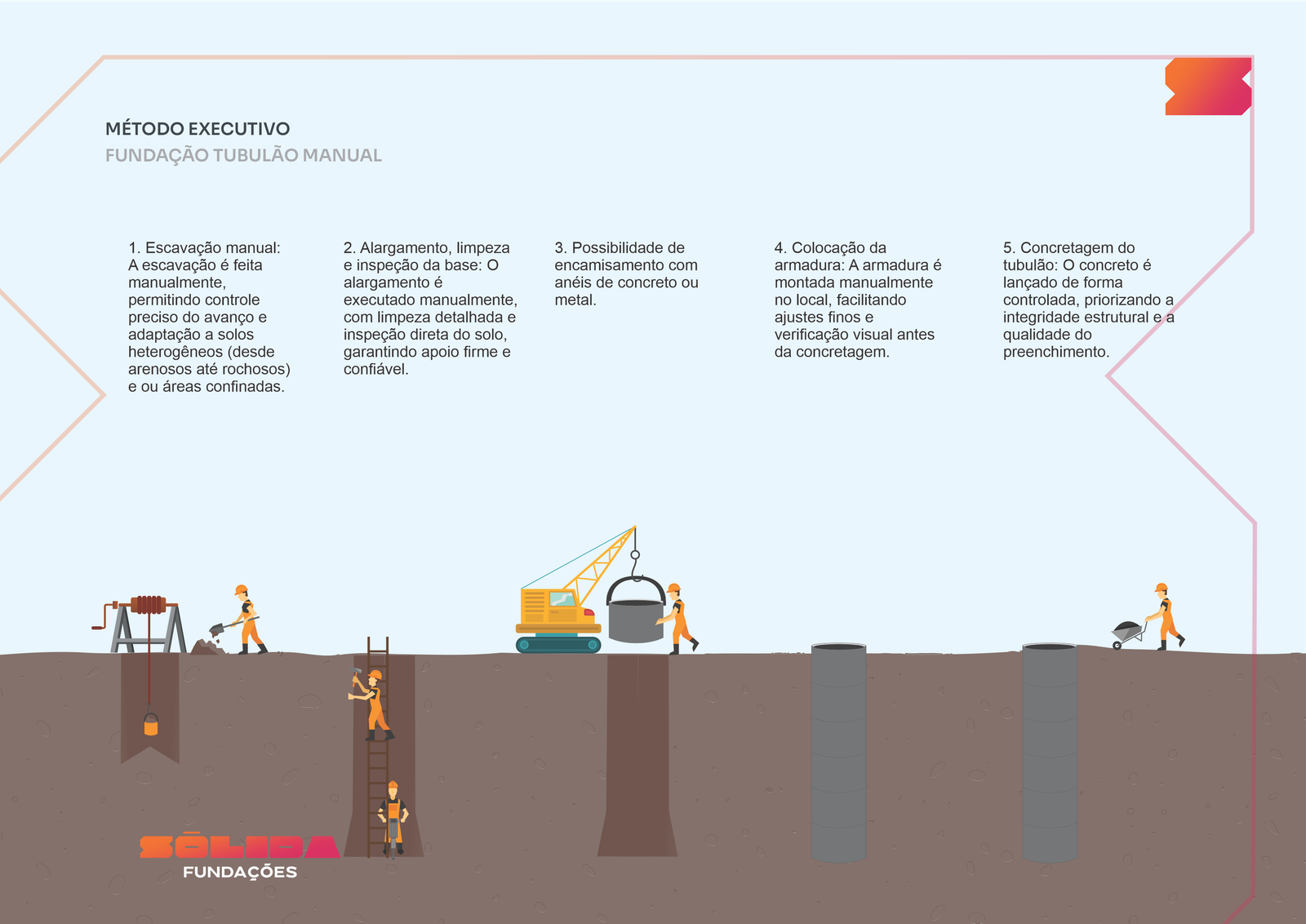

Como Funciona a Execução do Tubulão a Céu Aberto
- 1 Locação do centro do tubulão conforme o projeto estrutural e o levantamento topográfico
- 2 Escavação inicial com trado mecânico de grande diâmetro ou retroescavadeira até a profundidade viável mecanicamente
- 3 Continuidade da escavação de forma manual, quando aplicável, com operário no interior do furo, uso de EPIs e atendimento às exigências da NR-33
- 4 Execução da base alargada em formato de sino, ampliando a área de apoio sobre o solo resistente
- 5 Inspeção visual e aprovação da camada de apoio pelo responsável técnico antes da concretagem
- 6 Montagem e posicionamento da armadura de aço no interior da escavação
- 7 Concretagem com controle de nível e volume, preenchendo o fuste e a base de forma contínua
Todo o processo é registrado em diário de obra, com ART de execução e documentação obrigatória de segurança para trabalho em espaço confinado quando houver escavação manual.
Tubulão a Céu Aberto x Estaca Hélice Contínua: Qual Escolher?
| Critério | Tubulão a Céu Aberto | Hélice Contínua |
|---|---|---|
| Diâmetro típico | 50 cm a 2,5 m | 25 cm a 80 cm |
| Capacidade de carga por elemento | Muito alta, com base alargada | Alta |
| Base alargada | Possível | Não aplicável |
| Inspeção visual do solo | Direta | Indireta, com monitoramento |
| Lençol freático elevado | Limitante | Excelente desempenho |
| Velocidade de execução | Moderada | Alta |
| Vibração | Nenhuma | Baixíssima |
| Indicação típica | Grandes cargas pontuais e infraestrutura | Obras urbanas e grandes volumes |
A escolha entre tubulão e estaca depende das cargas de projeto, do perfil geotécnico, do nível do lençol freático e das condições de acesso. Após análise do laudo de sondagem SPT, nossa equipe pode indicar a solução mais adequada. Em alguns cenários, também pode ser importante comparar alternativas como estaca escavada e estaca raiz para obras com características específicas.
Normas Técnicas Aplicáveis
• ABNT NBR 6122 — Projeto e Execução de Fundações
• ABNT NBR 6118 — Projeto de Estruturas de Concreto Armado
• NR-33 — Segurança e Saúde nos Trabalhos em Espaços Confinados
• ABNT NBR 12131 — Estacas — Prova de Carga Estática
Área de Atendimento em São Paulo
A Sólida Fundações oferece soluções em tubulão a céu aberto para qualquer localidade do estado de São Paulo, incluindo:
• Capital e Grande São Paulo
• ABC Paulista (Santo André, São Bernardo do Campo, São Caetano do Sul, Diadema)
• Guarulhos, Osasco, Barueri e Alphaville
• Campinas e região
• Interior paulista
• Brasil sob consulta de viabilidade logística
Empresa de Tubulão a Céu Aberto em São Paulo
A Sólida Fundações atua na comercialização e coordenação técnica de serviços de tubulão a céu aberto para obras de grande porte, assegurando rigor técnico, parceiros executores qualificados e conformidade com normas de segurança. Nosso atendimento contempla:
- Análise técnica prévia com base no laudo de sondagem SPT.
- Execução com equipe treinada para trabalho em espaço confinado, quando aplicável, conforme NR-33.
- Inspeção e aprovação da camada de apoio antes da concretagem.
- Diário de obra detalhado e ART de execução.
- Atendimento ágil e orçamento técnico sem compromisso.
Se sua obra exige fundações pontuais de alta capacidade de carga com segurança e controle técnico, fale com nossa equipe e solicite um orçamento técnico.
FAQ — Perguntas Frequentes sobre Tubulão a Céu Aberto
O que é tubulão a céu aberto?
É um tipo de fundação profunda de grande diâmetro escavado diretamente no terreno, de forma manual ou mecanizada, sem pressurização do ambiente de trabalho. Após a escavação, o elemento é armado e concretado no local, podendo receber base alargada para aumentar a capacidade de carga.
Qual a diferença entre tubulão a céu aberto e tubulão a ar comprimido?
A diferença está nas condições de execução. O tubulão a céu aberto é indicado para solos estáveis e secos, sem necessidade de pressurização. Já o tubulão a ar comprimido é utilizado em situações com presença de água ou instabilidade no fundo da escavação, exigindo ambiente pressurizado e processo mais complexo.
O que é base alargada em tubulão?
É um alargamento em formato de sino executado no fundo do tubulão antes da concretagem. Essa geometria amplia a área de contato com o solo resistente e aumenta significativamente a capacidade de carga do elemento.
Qual a diferença entre tubulão e estaca?
A principal diferença está no diâmetro, no processo executivo e na capacidade de carga. Estacas costumam ter diâmetros menores e execução mecanizada. Tubulões têm diâmetros maiores, permitem inspeção visual da camada de apoio e podem receber base alargada, o que os torna adequados para cargas muito elevadas por ponto.
Tubulão a céu aberto pode ser feito em qualquer solo?
Não. O método exige solo coesivo e estável, capaz de manter as paredes da escavação sem colapso, além de ausência de lençol freático elevado na profundidade de trabalho. A sondagem SPT é indispensável para confirmar a viabilidade.
Quanto custa um tubulão a céu aberto?
O custo varia conforme diâmetro, profundidade, dimensão da base alargada, tipo de solo e quantidade de elementos. Em obras de grande porte, o tubulão pode ser economicamente vantajoso ao concentrar cargas elevadas em menos elementos. Para orçamento preciso, é necessário analisar o projeto estrutural e a sondagem SPT.
A escavação manual no tubulão é segura?
Sim, desde que executada com rigoroso controle de segurança e atendimento integral à NR-33. Isso inclui equipe treinada, uso de EPIs, monitoramento, procedimentos de resgate e supervisão técnica adequada.
